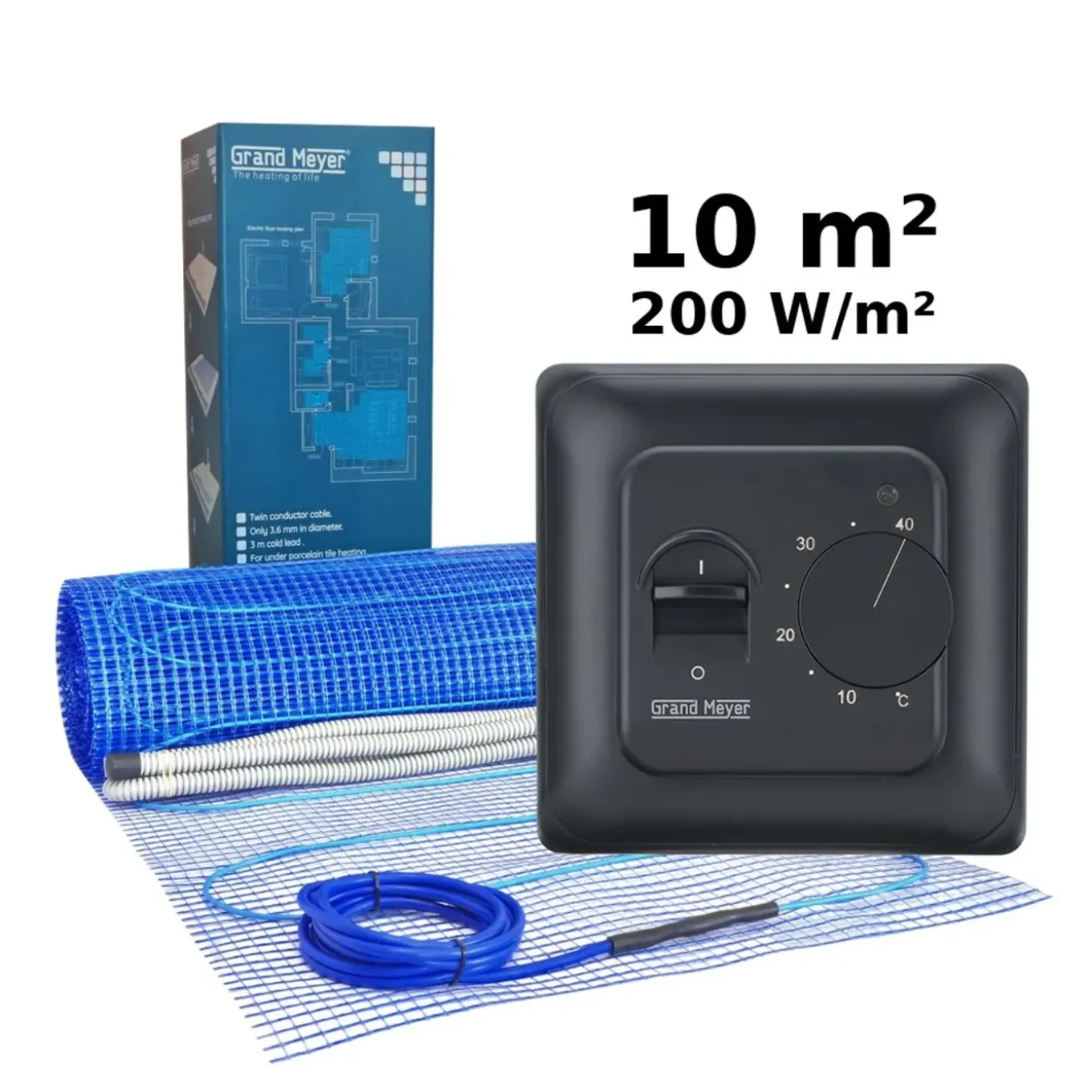

Grand Meyer Elektrische Vloerverwarmingsset 10 M², 200 W/m² + Mst-10 Thermostaat

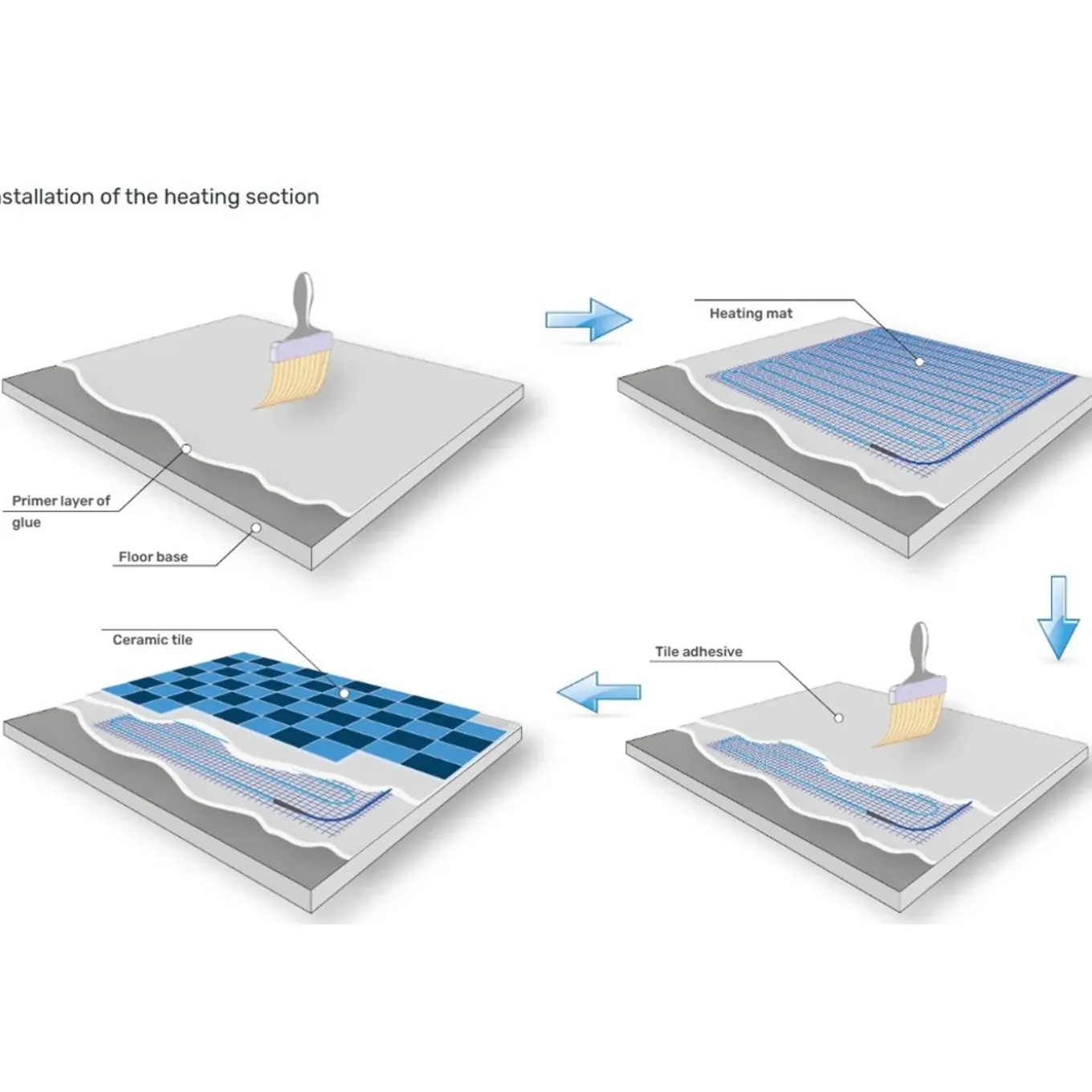

De elektrische verwarmingsmat met dubbele geleider « Grand Meyer THM200 » is ontworpen voor comfortabele vloerverwarming in elke soort ruimte. Ideaal voor koude zones en als hoofdverwarming. Wordt geïnstalleerd onder de vloerbedekking in tegellijm of een dunne mortellaag (~5 mm). Vooral geschikt voor keramische tegels.

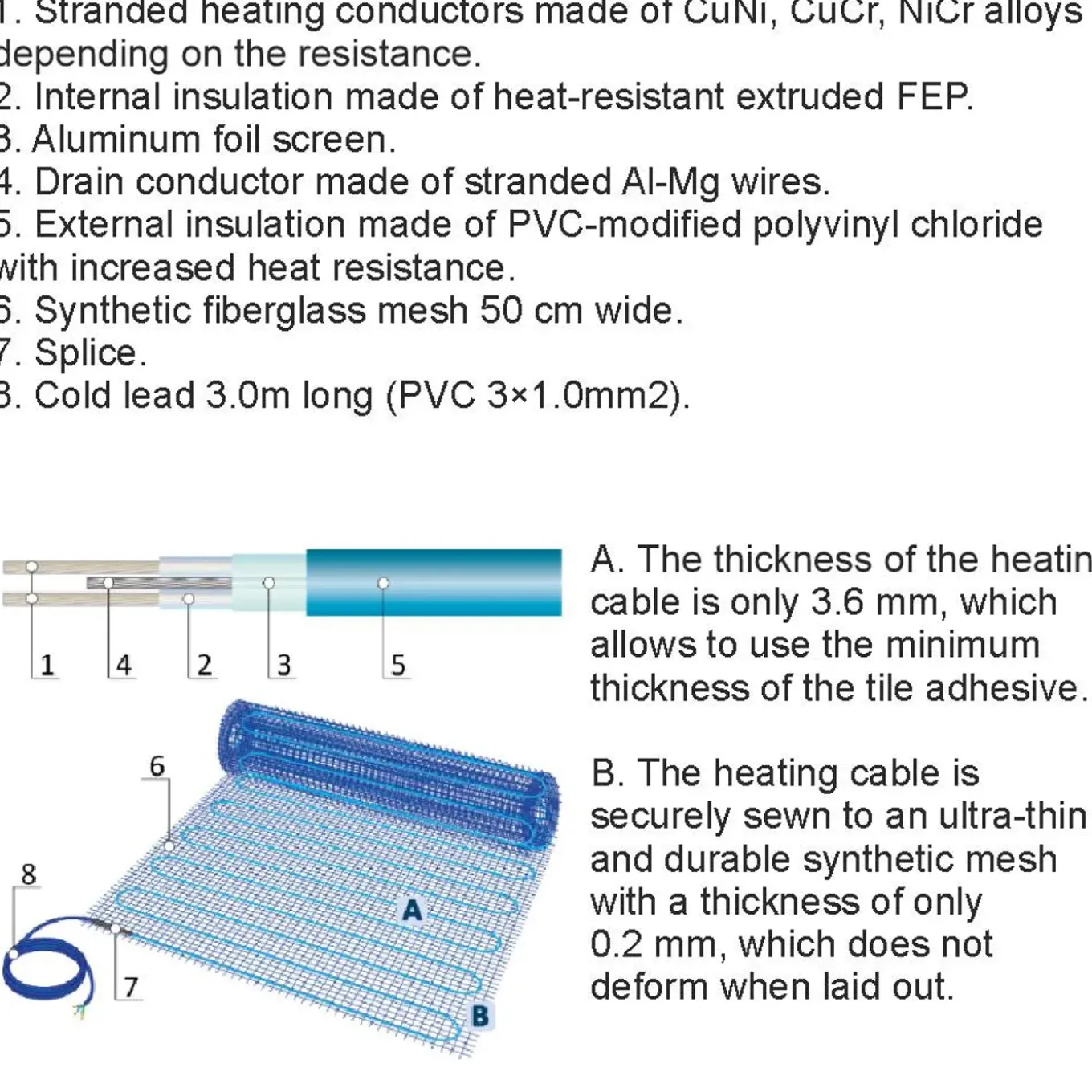

Structuur van de verwarmingskabel:
1. Geleiders CuNi, CuCr, NiCr
2. Interne isolatie van FEP
3. Aluminium afscherming
4. Aardingsgeleider Al-Mg
5. Externe isolatie van thermisch PVC
6. Glasvezelnet van 50 cm breed
7. Verbindingspunt
8. Koude kabel van 3,0 m (PVC 3×1,0 mm²)

A) Kabeldikte: 3,6 mm
B) Bevestigd op een ultradun synthetisch net van 0,2 mm

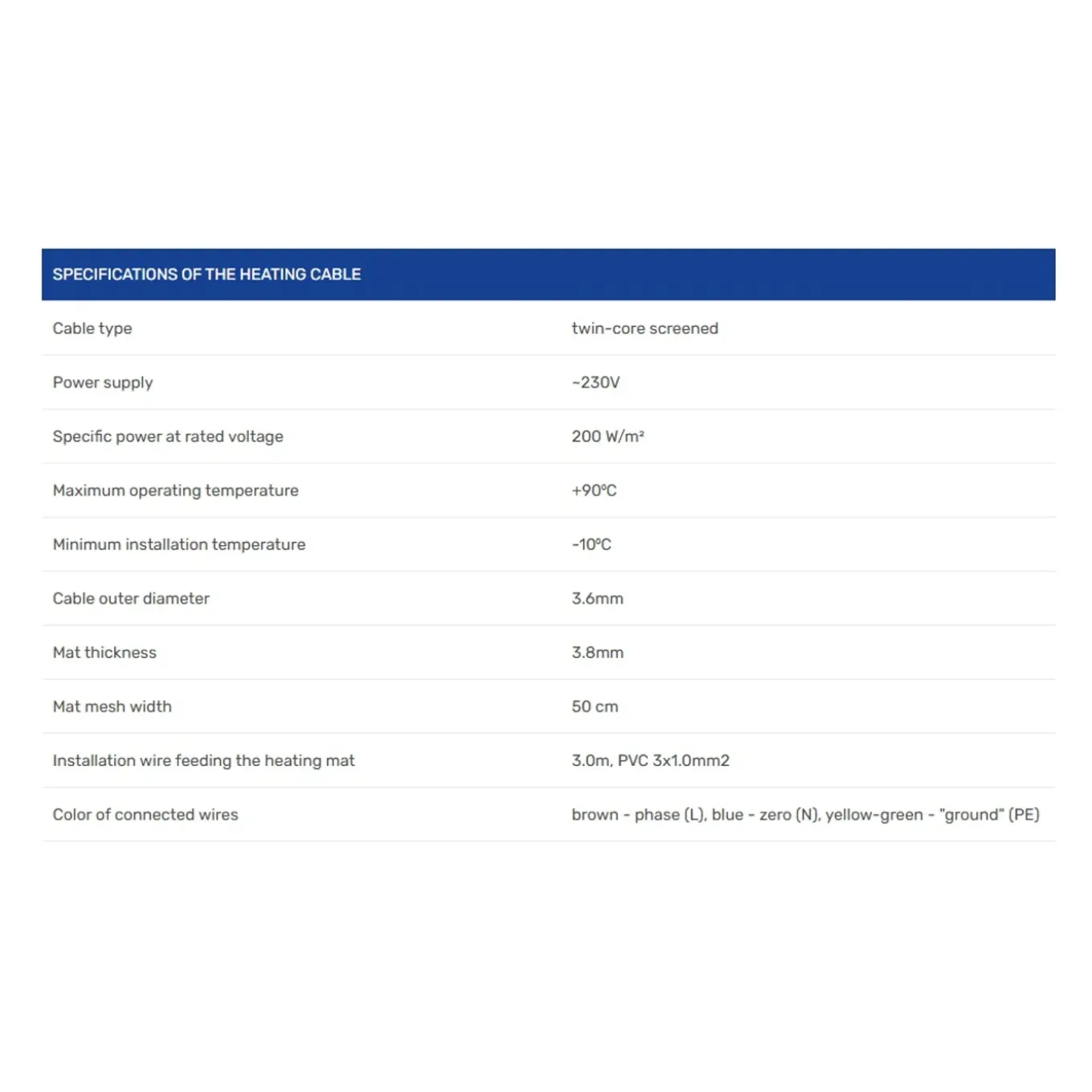

Technische gegevens:
• Type: dubbele kabel met afscherming
• Voeding: ~230 V
• Vermogen: 200 W/m²
• Max. temperatuur: +90 °C
• Min. installatietemperatuur: –10 °C
• Diameter van de kabel: 3,6 mm
• Dikte van de mat: 3,8 mm
• Netbreedte: 50 cm
• Koude kabel: 3,0 m, PVC 3×1,0 mm²

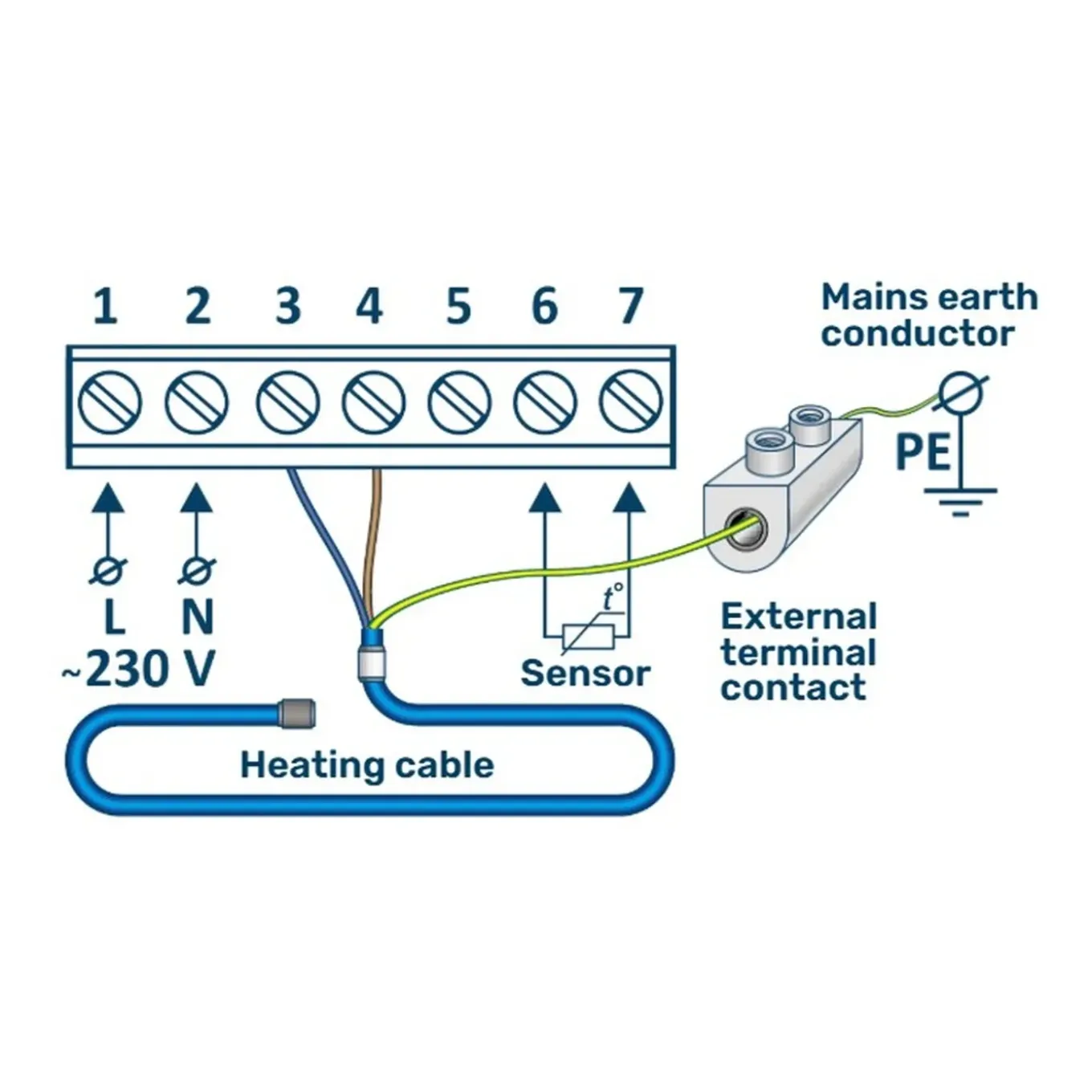

• Draden: bruin (L), blauw (N), geel-groen (PE)

Gemaakt in Letland, Europa.

Aanbevolen thermostaten:

Grand Meyer® MST-1 wit / MST-10 zwart

Eenvoudige temperatuurregelaar met schakelaar, status-LED en NTC-sonde van 10 kΩ (3 m) voor installatie in de vloer. Stuurt tot 16 A. Verkrijgbaar in wit en zwart. Inbouwmontage.

• Voeding: ~230 V (–15 %, +10 %), 50 Hz
• Belasting: 16 A / 3,6 kW
• Verbruik: 5 W
• Regelprincipe: Aan/Uit
• Relais: vertraagd (trailing)
• LED: rood
• Werktemperatuur: –5 tot +50 °C
• Instelbereik: +5 tot +40 °C
• Hysterese: 0,5 °C
• Sonde: NTC 10 kΩ
• Weerstand: 10 kΩ bij +25 °C
• Kabellengte van de sonde: 3 m
• Behuizing: zelfdovend PVC
• IP: IP20

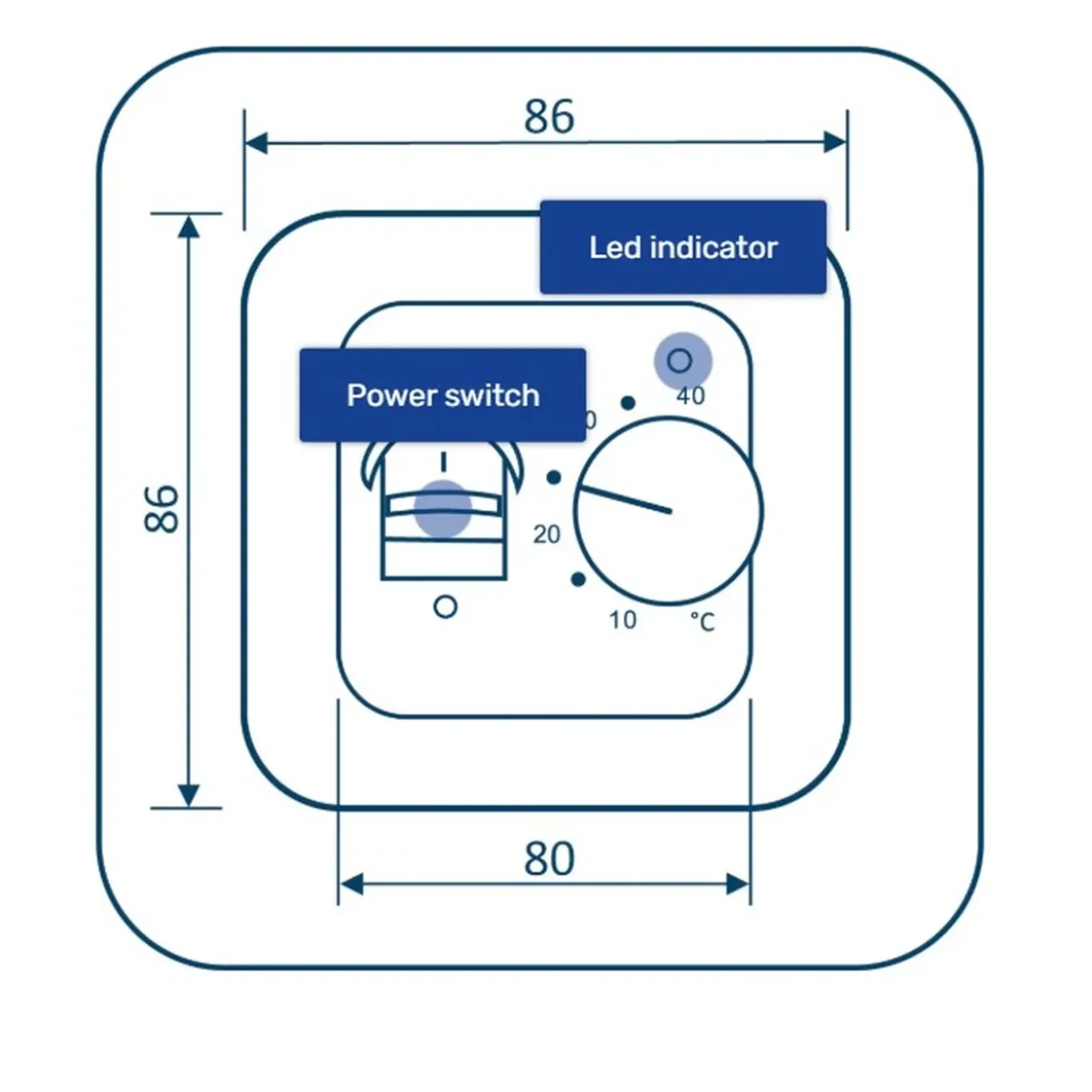

• Afmetingen: 86×86×50 mm
• Kleur: wit of zwart
• Certificeringen: CE, EAC
